Редукторы 1Ц3Н-450, 1Ц3Н-500, Ц3Н-630, Ц3Н-710
Назначение: Редукторы цилиндрические трехступенчатые горизонтальные с передачами Новикова общемашиностроительного применения типоразмеров 1Ц3Н-450, 1Ц3Н-500, Ц3Н-630, Ц3Н-710 используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения.
Редуктор 1Ц3Н-450 может быть изготовлен с твердыми шлифованными зубчатыми парами эвольвентного зацепления с сохранением габаритных и присоединительных размеров. Такое исполнение редуктора обеспечивает повышенную нагрузочную способность и снижение шумовых характеристик привода.

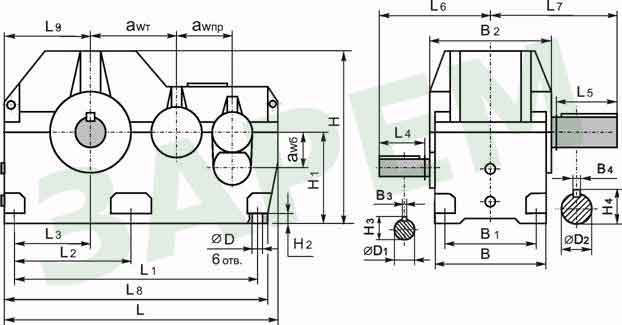

Габаритные и присоединительные размеры
|
Типоразмер |
awб |
awпр |
awт |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
|
1Ц3Н-450 |
200 |
280 |
450 |
1450 |
1060 |
530 |
260 |
110 |
300 |
430 |
650 |
- |
480 |
|
1Ц3Н-500 |
225 |
315 |
500 |
1680 |
1220 |
615 |
360 |
460 |
690 |
1630 |
565 |
||
|
Ц3Н-630 |
250 |
400 |
630 |
1995 |
1770 |
970 |
575 |
170 |
360 |
570 |
760 |
1920 |
660 |
|
Ц3Н-710 |
280 |
450 |
710 |
2250 |
2010 |
1060 |
660 |
410 |
577 |
870 |
2160 |
742 |
|
Типоразмер |
øD |
øD1 |
øD2 |
H |
H1 |
H2 |
H3 |
H4 |
B |
B1 |
B2 |
B3 |
В4 |
1Ц3Н-450 |
33 |
50k6 |
160m6 |
870 |
450 |
48 |
53,5 |
169 |
570 |
490 |
630 |
14 |
40 |
|
1Ц3Н-500 |
42 |
55m6 |
180m6 |
1000 |
530 |
60 |
59 |
190 |
650 |
580 |
700 |
16 |
45 |
|
Ц3Н-630 |
52 |
80m6 |
220m6 |
1230 |
630 |
85 |
231 |
540 |
760 |
22 |
50 |
||
|
Ц3Н-710 |
90m6 |
250m6 |
1400 |
710 |
95 |
262 |
740 |
600 |
780 |
25 |
56 |
Размеры конических концов валов
входной вал выходной вал
|
Типоразмер
|
a1 |
a2 |
a3 |
a4 |
a5 |
øa6 |
øa7 |
a8 |
øa9 |
1Ц3Н-450 |
110 |
82 |
41 |
12 |
48,9 |
45,9 |
50 |
430 |
М36x3 |
|
1Ц3Н-500 |
14 |
54,4 |
50,9 |
55 |
460 |
|
Типоразмер |
b1 |
b2 |
b3 |
b4 |
b5 |
øb6 |
øb7 |
b8 |
øb9 |
1Ц3Н-450 |
300 |
240 |
120 |
36 |
156 |
148 |
160 |
650 |
М125x4 |
|
1Ц3Н-500 |
40 |
177 |
168 |
180 |
690 |
М140x6 |
Размеры конца тихоходного вала в виде зубчатой полумуфты
Типоразмер |
f |
øf1 |
øf2 |
øf3 |
f4 |
f5 |
f6 |
m |
z |
1Ц3Н-450 |
440 |
160F8 |
200 |
420 |
70 |
50 |
15 |
10 |
40 |
|
190F7 |
235 |
448 |
78 |
8 |
54 |
||||
1Ц3Н-500 |
470 |
160F8 |
200 |
420 |
70 |
50 |
15 |
10 |
40 |
|
200F7 |
245 |
500 |
85 |
60 |
20 |
10 |
48 |
||
|
Ц3Н-630 |
508 |
200F8 |
290 |
504 |
90 |
60 |
20 |
12 |
40 |
|
Ц3Н-710 |
545 |
Размеры конца тихоходного вала для присоединения приборов и автоматики
|
Типоразмер
|
e |
øe1 |
øe2 |
øe3 |
øe4 |
1Ц3Н-450 |
330 |
180h10 |
75h9 |
55 |
M8-7H |
|
1Ц3Н-500 |
360 |
190h10 |
75h8 |
||
|
Ц3Н-630 |
400 |
100h9 |
75h9 |
||
|
Ц3Н-710 |
410 |
260h10 |
Технические характеристики
| Типоразмер редуктора |
1Ц3Н-450 |
|||||||||||
|
Номинальное передаточное отношение, i |
31,5 |
40,0 |
50,0 |
63,0 |
80,0 |
100,0 |
125,0 |
160,0 |
200,0 |
|||
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
31500 |
35500 |
||||||||||
|
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
|||||||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного |
3550 |
2500 |
|||||||||
|
тихоходного |
цилиндрический конец |
44500 |
47000 |
|||||||||
|
конец вала в виде части зубчатой полумуфты |
58000 |
61000 |
||||||||||
|
Масса, кг |
1700 |
|||||||||||
|
Типоразмер редуктора |
1Ц3Н-500 |
||||||||||||
|
Номинальное передаточное отношение, i |
31,5 |
40,0 |
50,0 |
63,0 |
80,0 |
100,0 |
125,0 |
160,0 |
200,0 |
||||
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
56000 |
50000 |
|||||||||||
|
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
||||||||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного |
4500 |
3000 |
2500 |
2000 |
||||||||
|
тихоходного |
цилиндрический конец |
60000 |
56000 |
||||||||||
|
конец вала в виде части зубчатой полумуфты |
80000 |
75000 |
|||||||||||
|
Масса, кг |
2100 |
||||||||||||
|
Типоразмер редуктора |
Ц3Н-630 |
|||||||||
|
Номинальное передаточное отношение, i |
40,0 |
50,0 |
63,0 |
80,0 |
100,0 |
125,0 |
160,0 |
200,0 |
||
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
90000 |
85000 |
||||||||
|
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
|||||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н |
быстроходного |
6000 |
5300 |
4750 |
4250 |
3750 |
3550 |
3000 |
2650 |
|
|
тихоходного |
цилиндрический конец |
75000 |
71000 |
|||||||
|
конец вала в виде части зубчатой полумуфты |
90000 |
85200 |
||||||||
|
Масса, кг |
3900 |
|||||||||
|
Типоразмер редуктора |
Ц3Н-710 |
|||||||||
|
Номинальное передаточное отношение, i |
40,0 |
50,0 |
63,0 |
80,0 |
100,0 |
125,0 |
160,0 |
200,0 |
||
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
100000 |
|||||||||
|
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
|||||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н |
быстроходного |
6400 |
5700 |
5000 |
4500 |
4000 |
3500 |
2800 |
||
|
тихоходного |
цилиндрический конец |
79000 |
||||||||
|
конец вала в виде части зубчатой полумуфты |
95000 |
|||||||||
|
Масса, кг |
5020 |
|||||||||
Условия эксплуатации:
- работа длительная до 24 ч. в сутки или с периодическими остановками;- работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных нагрузках с периодическими остановками;- нагрузка одного направления и реверсивная;- вращение валов в любую сторону;
- неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения - У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.
Условные обозначения:
1 - этап модернизации
Ц - цилиндрический
3 - трехступенчатый
Н - с передачами Новикова
awт - межосевое расстояние тихоходной ступени (мм)
i – номинальное передаточное отношение
Цвх - цилиндрический конец
входного вала
Квх - конический конец входного вала
Цвых - цилиндрический конец выходного вала
Квых - конический конец выходного вала
М - конец выходного вала в виде части зубчатой муфты с вариантом исполнения (модуль, число зубьев полумуфты)
Пример обозначения редуктора 1Ц3Н - 450 - 100 - ЦвхМ(m10, z40) - У3:
редуктор этапа модернизации (1), цилиндрический (Ц), трехступенчатый (3), с передачами Новикова (Н), межосевым расстоянием тихоходной ступени 450 мм, номинальным передаточным числом 100, вариантом сборки 12, коническим концом быстроходного вала (Квх) и концом тихоходного вала в виде зубчатой полумуфты с вариантом исполнения М (m10, z40) с модулем 10, числом зубьев 40, климатическим исполнением У и категорией размещения 3.
Пример обозначения редуктора Ц3Н - 630 - 125- 21-М(m12, z40)-У3:
редуктор цилиндрический (Ц), трехступенчатый (3), с передачами Новикова (Н), межосевым расстоянием тихоходной ступени 630 мм, номинальным передаточным числом 125, вариантом сборки 21, с концом тихоходного вала в виде зубчатой полумуфты М (m12, z40) с модулем 12, числом зубьев 40, климатическим исполнением У и категорией размещения 3.

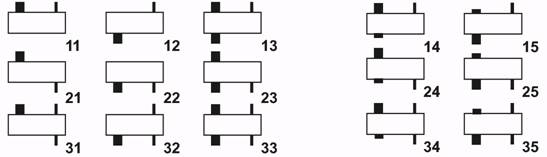

Варианты сборки редукторов по ГОСТ 20373
| Основные |
Для подключения приборов и автоматики |
Основные технические данные
• Технические характеристики редукторов при нереверсивном режиме работы приведены в таблицах.
• При реверсивном режиме работы и в случае применения редукторов в механизмах повышенной ответственности крутящий момент на тихоходном валу должен быть понижен на 25%.
• При эксплуатации редукторов в повторно-кратковременном режиме работы без остановок свыше 30 минут режим считать непрерывным.
• Крутящий момент на тихоходном валу в повторно-кратковременном режиме работы должен быть понижен при числе пусков «а» в час соответственно: 4 < а < 30 - на 16%; 30< а < 120 - на 20%; 120 < а <240 - на 30%.
• Редукторы допускают кратковременные перегрузки, в два раза превышающие указанные в таблицах и возникающие во время пусков и остановок двигателя, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 5х104 в течение всего срока службы редуктора. Допускаемая частота циклов в единицу времени должна составлять не более двух в час при непрерывном режиме работы.
• Для двухконцевых исполнений валов значения допускаемых радиальных консольных нагрузок должны быть снижены на 50%.
• Допускаемое отклонение передаточного отношения редуктора - 5 %.
