Редукторы Ц3У-315НМ, 1Ц3У-355М, Ц3У-400Н
Назначение: Редукторы цилиндрические трехступенчатые горизонтальные с передачами Новикова общемашиностроительного применения типоразмеров Ц3У-315НМ, 1Ц3У-355М, Ц3У-400Н используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения.

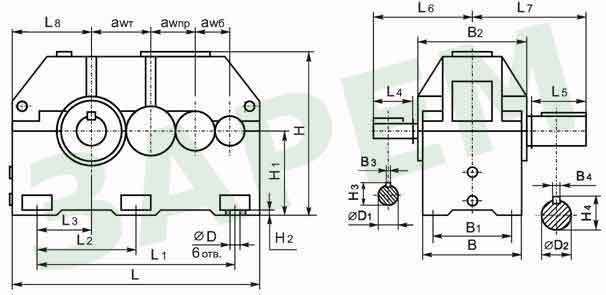

Габаритные и присоединительные размеры
|
Типоразмер |
awб |
awпр |
awт |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
Ц3У-315НМ |
125 |
200 |
315 |
1130 |
830 |
415 |
215 |
80 |
210 |
270 |
420 |
360 |
1Ц3У-355М |
140 |
225 |
355 |
1255 |
950 |
475 |
250 |
290 |
440 |
400 |
||
|
Ц3У-400Н |
160 |
250 |
400 |
1410 |
1070 |
535 |
280 |
110 |
250 |
340 |
500 |
450 |
|
Типоразмер |
øD |
øD1 |
øD2 |
H |
H1 |
H2 |
H3 |
H4 |
B |
B1 |
B2 |
B3 |
B4 |
Ц3У-315НМ |
28 |
30k6 |
110m6 |
685 |
335 |
35 |
33 |
116 |
340 |
260 |
395 |
8 |
28 |
1Ц3У-355М |
35k6 |
125m6 |
740 |
375 |
38 |
132 |
355 |
280 |
425 |
10 |
32 |
||
|
Ц3У-400Н |
35 |
40k6 |
140m6 |
835 |
425 |
42 |
43 |
148 |
420 |
330 |
475 |
12 |
36 |
Размеры конических концов валов
входной вал выходной вал
| Типоразмер |
a1 |
a2 |
a3 |
a4 |
a5 |
øa6 |
øa7 |
a8 |
øa9 |
Ц3У- 315НМ |
80 |
58 |
29 |
5 |
29,1 |
27,1 |
30 |
270 |
М20x1,5 |
1Ц3У-355М |
6 |
34,6 |
32,1 |
35 |
290 |
||||
|
Ц3У-400Н |
110 |
82 |
41 |
10 |
38,9 |
35,9 |
40 |
340 |
М24x2 |
|
Типоразмер |
b1 |
b2 |
b3 |
b4 |
b5 |
øb6 |
øb7 |
b8 |
øb9 |
Ц3У- 315НМ |
210 |
165 |
82,5 |
25 |
106,75 |
101,75 |
110 |
420 |
М80x4 |
1Ц3У-355М |
28 |
122,75 |
116,75 |
125 |
440 |
М90x4 |
|||
|
Ц3У-400Н |
250 |
200 |
100 |
32 |
137 |
130 |
140 |
500 |
М100x4 |
Размеры конца тихоходного вала в виде зубчатой полумуфты
|
Типоразмер |
Индекс |
m |
z |
f |
øf1 |
øf2 |
øf3 |
f4 |
f5 |
f6 |
Ц3У- 315НМ |
М |
6 |
40 |
275 |
110F8 |
130 |
252 |
60 |
30 |
10 |
1Ц3У-355М |
М |
7 |
40 |
310 |
294 |
65 |
35 |
12,5 |
||
|
М1 |
6 |
56 |
322 |
170F8 |
200 |
348 |
68 |
40 |
12 |
|
|
Ц3У-400Н |
М |
8 |
40 |
335 |
150F7 |
180 |
336 |
65 |
15 |
Размеры конца тихоходного вала для присоединения приборов и автоматики
|
Типоразмер |
e |
øe1 |
øe2 |
øe3 |
øe4 |
Ц3У- 315НМ |
200 |
110h10 |
75h9 |
55 |
M8-7H |
1Ц3У-355М |
235 |
130h10 |
75h9 |
||
|
Ц3У-400Н |
240 |
140h10 |
Технические характеристики
| Типоразмер редуктора |
Ц3У-315НМ |
||||||||
|
Номинальное передаточное отношение, i |
50,0 |
63,0 |
80,0 |
100,0 |
125,0 |
160,0 |
200,0 |
||
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
8600 |
9000 |
8200 |
||||||
|
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
||||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н |
быстроходного |
1250 |
1000 |
||||||
|
тихоходного |
цилиндрический конец |
22400 |
|||||||
|
конец вала в виде части зубчатой полумуфты |
26800 |
||||||||
|
Масса, кг |
585 |
||||||||
|
Типоразмер редуктора |
1Ц3У-355М |
||||||||||||||
|
Номинальное передаточное отношение, i |
31,5 |
40,0 |
50,0 |
63,0 |
80,0 |
100,0 |
125,0 |
160,0 |
200,0 |
||||||
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
12000 |
14000 |
15000 |
||||||||||||
|
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
||||||||||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н |
быстроходного |
2000 |
1600 |
1300 |
1100 |
||||||||||
|
тихоходного |
цилиндрический конец |
40000 |
|||||||||||||
|
конец вала в виде части зубчатой полумуфты |
50000 |
||||||||||||||
|
Масса, кг |
750 |
||||||||||||||
|
Типоразмер редуктора |
Ц3У-400Н |
||||||||
|
Номинальное передаточное отношение, i |
50,0 |
63,0 |
80,0 |
100,0 |
125,0 |
160,0 |
200,0 |
||
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
16600 |
16700 |
15740 |
17000 |
15200 |
||||
|
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
||||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного |
2500 (для вар.сб. 11, 12, 13, 14, 15, 21, 22, 23, 24, 25) |
|||||||
|
тихоходного |
цилиндрический конец |
31500 |
|||||||
|
конец вала в виде части зубчатой полумуфты |
35500 |
||||||||
|
Масса, кг |
960 |
||||||||
Редукторы данных типоразмеров могут быть изготовлены с твердыми шлифованными зубчатыми парами эвольвентного зацепления с сохранением габаритных и присоединительных размеров. Такое исполнение редукторов обеспечивает повышенную нагрузочную способность и снижение шумовых характеристик привода.
Условия эксплуатации:
- работа длительная до 24 ч. в сутки или с периодическими остановками;- работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных нагрузках с периодическими остановками,- нагрузка одного направления и реверсивная;- вращение валов в любую сторону;
- неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения - У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.
Условные обозначения:
1 - этап модернизации
Ц - цилиндрический
3 - трехступенчатый
У- узкий
awт - межосевое расстояние тихоходной ступени (мм)
Н - с передачами Новикова
М – модификация
i – номинальное передаточное отношение
Цвх - цилиндрический конец входного вала
Квх - конический конец входного вала
Цвых - цилиндрический конец выходного вала
Квых - конический конец выходного вала
С - исполнение редуктора с элементами для присоединения к струйной системе смазки
Пример обозначения редуктора 1Ц3У - 355М - 100 - 12ЦвхКвых - У3:
редуктор цилиндрический (Ц), трехступенчатый (3), узкий (У), с межосевым расстоянием тихоходной ступени 355 мм, с передачами Новикова, модифицированный (М), номинальным передаточным отношением 100, вариантом сборки 12, цилиндрическим концом быстроходного вала (Цвх) и коническим концом тихоходного вала (Квых), климатическим исполнением У и категорией размещения 3.
Пример обозначения редуктора 1Ц3У - 355М - 100 - 12 Цвх М (m7, z40) - У3:
то же, с концом выходного вала в виде части зубчатой муфты М (m7, z40) с модулем 7, числом зубьев 40.
Варианты сборки редукторов по ГОСТ 20373
|
Основные
|
Для подключения приборов и автоматики |
Основные технические данные
• Технические характеристики редукторов при нереверсивном режиме работы приведены в таблицах.
• При реверсивном режиме работы и в случае применения редукторов в механизмах повышенной ответственности крутящий момент на тихоходном валу должен быть понижен на 25%.
• При эксплуатации редукторов в повторно-кратковременном режиме работы без остановок свыше 30 минут режим считать непрерывным.
• Крутящий момент на тихоходном валу в повторно-кратковременном режиме работы должен быть понижен при числе пусков «а» в час соответственно: 4 < а < 30 - на 16%; 30< а < 120 - на 20%; 120 < а < 240 - на 30%.
• Редукторы допускают кратковременные перегрузки, в два раза превышающие указанные в таблицах и возникающие во время пусков и остановок двигателя, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 5х104 в течение всего срока службы редуктора. Допускаемая частота циклов в единицу времени должна составлять не более двух в час при непрерывном режиме работы.
• Для двухконцевых исполнений валов значения допускаемых радиальных консольных нагрузок должны быть снижены на 50%.
• Допускаемое отклонение передаточного отношения редуктора - 5 %.
