Редукторы цилиндрические двухступенчатые горизонтальные РК-500, РК-600
Назначение: Редукторы цилиндрические двухступенчатые горизонтальные типоразмеров РК-500, РК-600 используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения.

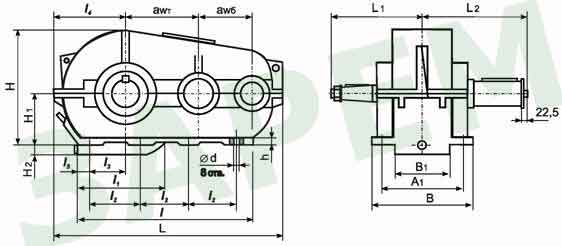

Габаритные и присоединительные размеры редукторов
Типоразмер |
awб |
awт |
L |
L1 |
L2 |
l |
l1 |
l2 |
l3 |
l4 |
l5 |
PК-500 |
350 |
500 |
1638 |
510 |
550,0 |
1100 |
610 |
300 |
205 |
552 |
120 |
PК-600 |
400 |
600 |
1896 |
550 |
595,5 |
1350 |
870 |
350 |
250 |
639 |
200 |
Типоразмер |
B |
B1 |
А1 |
H |
H1 |
H2 |
h |
ød |
PК-500 |
580 |
408 |
520 |
875 |
400 |
105 |
35 |
32 |
PК-600 |
660 |
472 |
590 |
965 |
200 |
40 |
Размеры концов быстроходных валов
Типоразмер
|
ød |
ød1 |
ød3 |
ød4 |
l |
l1 |
b |
h |
t |
PК-500 |
90 |
83,50 |
М64´4 |
130 |
170 |
130 |
22 |
14 |
9 |
PК-600 |
Размеры концов тихоходных валов
Типоразмер |
ød |
ød0 |
ød1 |
ød2 |
b |
l |
t |
PК-500 |
130 m6 |
80 |
150 |
М20 |
32 |
200 |
141 |
PК-600 |
150 m6 |
170 |
36 |
162 |
Размеры концов тихоходных валов в виде зубчатой полумуфты
Типоразмер |
Индекс муфты |
m |
z |
b |
L |
L1 |
k |
B |
ød F7 |
ød1 e8 |
ød2 |
PК-500 |
М |
8 |
54 |
50 |
363 |
22 |
40 |
78 |
190 |
260 |
448 |
PК-600 |
М |
10 |
48 |
60 |
400 |
16 |
50 |
85 |
200 |
280 |
500 |
М1 |
8 |
54 |
50 |
22 |
40 |
78 |
190 |
260 |
448 |
Основные технические данные
• Технические характеристики редукторов приведены в таблицах.
• Допускаемое отклонение передаточного отношения редуктора 4,2 %.
Типоразмер |
РК-500 |
|||||||||||
Номинальное передаточное |
8,0 |
10,0 |
12,5 |
16,0 |
20,0 |
22,4 |
31,5 |
40,0 |
50,0 |
|||
Номинальный крутящий момент |
Ном. част. вращ. быстроход. вала, с-1 (об/мин) |
10 (600) |
Особо легкий |
51270 |
51880 |
54380 |
57380 |
58290 |
57700 |
59600 |
52870 |
64850 |
ПВ 15% |
29540 |
30820 |
32810 |
35160 |
32960 |
32130 |
35090 |
32350 |
33570 |
|||
ПВ 25% |
25630 |
26860 |
28610 |
30520 |
28690 |
28030 |
30280 |
28080 |
29370 |
|||
ПВ 40% |
21730 |
22740 |
24220 |
25880 |
24420 |
23580 |
25960 |
23800 |
24800 |
|||
12,5 (750) |
Особо легкий |
48340 |
50660 |
53410 |
56640 |
57380 |
57420 |
60370 |
62010 |
64700 |
||
ПВ 15% |
25780 |
28810 |
30520 |
33990 |
31980 |
31720 |
33840 |
32230 |
35570 |
|||
ПВ 25% |
22460 |
25020 |
26550 |
29490 |
27830 |
27620 |
29610 |
27830 |
28990 |
|||
ПВ 40% |
19040 |
21240 |
31980 |
23440 |
23680 |
23520 |
25000 |
23680 |
24270 |
|||
16,6 (1000) |
Особо легкий |
- |
- |
51500 |
54200 |
55850 |
55370 |
59120 |
61160 |
|||
ПВ 15% |
- |
- |
27010 |
28270 |
29660 |
30350 |
33170 |
31490 |
||||
ПВ 25% |
- |
- |
23460 |
24610 |
25820 |
26460 |
28840 |
27470 |
||||
ПВ 40% |
- |
- |
19910 |
20950 |
21970 |
22560 |
24510 |
23440 |
||||
20,8 (1250) |
Особо легкий |
- |
- |
- |
- |
54200 |
54140 |
57580 |
60060 |
63360 |
||
ПВ 15% |
- |
- |
- |
- |
28710 |
28220 |
29300 |
30760 |
32590 |
|||
ПВ 25% |
- |
- |
- |
- |
25050 |
24610 |
25610 |
26660 |
28570 |
|||
ПВ 40% |
- |
- |
- |
- |
21240 |
21010 |
21920 |
22560 |
24170 |
|||
25 (1500) |
Особо легкий |
- |
- |
- |
- |
- |
52640 |
57680 |
58600 |
62560 |
||
ПВ 15% |
- |
- |
- |
- |
- |
25430 |
26340 |
29790 |
31430 |
|||
ПВ 25% |
- |
- |
- |
- |
- |
22150 |
22880 |
25880 |
27470 |
|||
ПВ 40% |
- |
- |
- |
- |
- |
18770 |
19420 |
21970 |
23190 |
|||
Масса, кг |
1230 |
Типоразмер |
РК-600 |
|||||||||||
Номинальное передаточное |
8,0 |
10,0 |
12,5 |
16,0 |
20,0 |
22,4 |
31,5 |
40,0 |
50,0 |
|||
Номинальный крутящий момент |
Ном. част. вращ. быстроход. вала, с-1 (об/мин) |
10 (600) |
Особо легкий |
51880 |
56460 |
69620 |
80570 |
90030 |
90580 |
96130 |
95220 |
101470 |
ПВ 15% |
43340 |
46540 |
51500 |
54930 |
56460 |
56740 |
58160 |
55540 |
57220 |
|||
ПВ 25% |
37840 |
40440 |
44820 |
48340 |
49130 |
49220 |
50950 |
48220 |
49590 |
|||
ПВ 40% |
31740 |
34330 |
38150 |
41020 |
41810 |
41700 |
42780 |
40890 |
42730 |
|||
12,5 (750) |
Особо легкий |
|
51880 |
64090 |
74220 |
86670 |
88870 |
96130 |
94730 |
99490 |
||
ПВ 15% |
|
42730 |
46540 |
49810 |
54930 |
53600 |
55370 |
54690 |
57380 |
|||
ПВ 25% |
|
37230 |
39670 |
42970 |
47850 |
46760 |
47680 |
47850 |
50050 |
|||
ПВ 40% |
|
31740 |
33570 |
36720 |
40530 |
39650 |
40380 |
40530 |
42120 |
|||
16,6 (1000) |
Особо легкий |
|
|
|
65920 |
77820 |
83060 |
90850 |
91560 |
96130 |
||
ПВ 15% |
|
|
|
42480 |
46690 |
48200 |
49030 |
53470 |
53560 |
|||
ПВ 25% |
|
|
|
36620 |
40280 |
42040 |
42680 |
46510 |
47610 |
|||
ПВ 40% |
|
|
|
31500 |
34430 |
35480 |
36340 |
39550 |
40280 |
|||
20,8 (1250) |
Особо легкий |
|
|
|
|
|
73830 |
88830 |
87890 |
93390 |
||
ПВ 15% |
|
|
|
|
|
41840 |
43840 |
49810 |
51270 |
|||
ПВ 25% |
|
|
|
|
|
36100 |
37840 |
43950 |
43950 |
|||
ПВ 40% |
|
|
|
|
|
31010 |
32070 |
37210 |
37350 |
|||
25 (1500) |
Особо легкий |
|
|
|
|
|
|
85560 |
85450 |
91560 |
||
ПВ 15% |
|
|
|
|
|
|
38830 |
45900 |
46080 |
|||
ПВ 25% |
|
|
|
|
|
|
33840 |
39800 |
40280 |
|||
ПВ 40% |
|
|
|
|
|
|
28650 |
33690 |
34180 |
|||
Масса, кг |
2500 |
Допускаемые радиальные консольные нагрузки на быстроходном и тихоходном валах
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
РК-500 |
РК-600 |
||||
FБ max |
FТ max |
FM max |
FБ max |
FТ max |
FM max |
|
10,0 (600) |
14,0 |
150,0 |
163,2 |
13,0 |
176,0 |
199,0 |
12,5 (750) |
13,0 |
137,0 |
152,2 |
12,0 |
164,0 |
184,3 |
16.6 (1000) |
11,5 |
124,0 |
137,8 |
10,5 |
150,0 |
168,2 |
20,8 (1250) |
10,5 |
119,0 |
127,8 |
10,0 |
134,0 |
157,0 |
25,0 (1500) |
9,9 |
111,0 |
124,4 |
9,1 |
128,0 |
154,0 |
Примечание:
FБ max - максимально допустимая консольная нагрузка на быстроходном валу, кН;
FТ max - максимально допустимая консольная нагрузка на тихоходном валу, кН;
FM max - максимально допустимая консольная нагрузка на тихоходном валу в виде части зубчатой муфты, кН.
Назначение: Редукторы цилиндрические двухступенчатые горизонтальные типоразмеров РК-500, РК-600 используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения.
Условия эксплуатации:
- работа в повторно-кратковременном режиме, т. е. при переменных нагрузках с периодическими остановками;
- нагрузка одного направления и реверсивная;
- допускается длительная работа с постоянной нагрузкой;
- вращение валов в любую сторону;
- чатота вращения быстроходного вала не более 1500 об/мин;
- неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения - У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.
Условные обозначения:
РК - тип редуктора
awT- межосевое расстояние тихоходной ступени (мм)
i – номинальное передаточное отношение
М (М1) - конец выходного вала в виде части зубчатой муфты (модуль, число зубьев)
Пример обозначения редуктора РК - 500 -20 - 12У1:
редуктор типа РК, с межосевым расстоянием тихоходной ступени 500 мм, номинальным передаточным отношением 20, вариантом сборки 12, климатическим исполнением У и категорией размещения 1.
Пример обозначения редуктора РК -600 - 20 -11М1 (m8, z54) -У1:
редуктор типа РМ, с межосевым расстоянием тихоходной ступени 600 мм, номинальным передаточным отношением 20, вариантом сборки 11, концом тихоходного вала в виде зубчатой полумуфты М (m8, z54) с модулем 8, числом зубьев 54, климатическим исполнением У и категорией размещения 1.

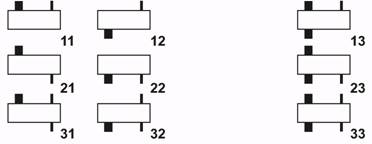

Варианты сборки редукторов по ГОСТ 20373
С концами валов под муфты, в виде части зубчатой муфты |
С концами валов под муфты |
Основные технические данные
• Технические характеристики редукторов приведены в таблицах.
• Допускаемое отклонение передаточного отношения редуктора - 4,2 %.
