Редукторы двухступенчатые горизонтальные 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250
Назначение: Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типоразмеров 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250 используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения.

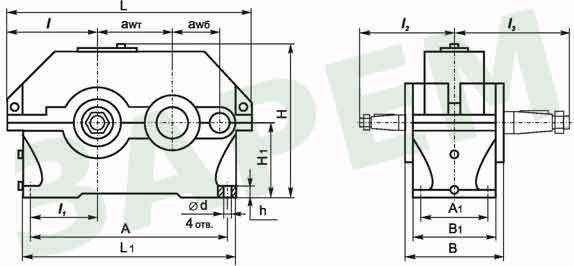

Габаритные и присоединительные размеры
|
Типоразмер |
awб |
awт |
L |
L1 |
l |
l1 |
l2 |
l3 |
H |
H1 |
h |
A |
A1 |
B |
B1 |
ød |
|
|
Чугун. |
Алюм. корп. |
||||||||||||||||
1Ц2У-100 |
100 |
80 |
390 |
325 |
136 |
85 |
136 |
165 |
230 |
112 |
- |
20+/- 3 |
290 |
109 |
155 |
145 |
15 |
|
1Ц2У-125 |
125 |
446 |
375 |
160 |
106 |
145 |
206 |
272 |
132 |
- |
22+/- 3 |
335 |
125 |
175 |
165 |
19 |
|
|
1Ц2У-160 |
100 |
160 |
555 |
475 |
200 |
136 |
170 |
224 |
346 |
170 |
24+/- 4 |
28+/- 4 |
425 |
140 |
206 |
195 |
24 |
|
1Ц2У-200 |
125 |
200 |
670 |
586 |
238 |
165 |
212 |
280 |
425 |
212 |
30+/- 4 |
- |
515 |
165 |
243 |
230 |
24 |
|
1Ц2У-250 |
160 |
250 |
825 |
730 |
290 |
212 |
265 |
335 |
530 |
265 |
32+/- 4 |
- |
670 |
218 |
290 |
280 |
28 |
Размеры концов быстроходного и тихоходного валов
|
Типоразмер |
Вал |
d1 |
d2 |
d3 |
d4 |
l |
l1 |
b |
h |
t |
1Ц2У-100 |
быстроходный |
20 |
18,2 |
M12x1,25 |
40 |
50 |
36 |
4 |
4 |
2,5 |
|
1Ц2У-125 |
||||||||||
|
1Ц2У-160 |
25 |
22,9 |
M16x1,5 |
45 |
60 |
42 |
5 |
5 |
3,0 |
|
|
1Ц2У-200 |
30 |
27,1 |
M20x1,5 |
50 |
80 |
58 |
||||
|
1Ц2У-250 |
40 |
35,9 |
M24x2,0 |
63 |
110 |
82 |
10 |
8 |
5,0 |
|
1Ц2У-100 |
тихоходный |
35 |
32,10 |
M20x1,5 |
50 |
80 |
58 |
6 |
6 |
3,5 |
|
1Ц2У-125 |
45 |
40,90 |
M30x2,0 |
75 |
110 |
82 |
12 |
8 |
5,0 |
|
|
1Ц2У-160 |
55 |
50,90 |
M36x3,0 |
88 |
14 |
9 |
5,5 |
|||
|
1Ц2У-200 |
70 |
64,75 |
M48x3,0 |
100 |
140 |
105 |
18 |
11 |
7,0 |
|
|
1Ц2У-250 |
90 |
83,50 |
M64x4,0 |
130 |
170 |
130 |
22 |
14 |
9,0 |
Размеры цилиндрического конца тихоходного вала редуктора 1Ц2У-200
Размеры конца тихоходного вала в виде зубчатой полумуфты
|
Типоразмер |
m |
z |
b |
L |
L1 |
k |
B |
d |
d1 |
d2 |
|
1Ц2У-160 |
4 |
40 |
20 |
151 |
20 |
19 |
38 |
72F7 |
95f9 |
168 |
|
1Ц2У-200 |
5 |
25 |
198,5 |
20 |
22 |
50 |
80F7 |
105f9 |
210 |
|
|
1Ц2У-250 |
4 |
56 |
35 |
208 |
16 |
31,5 |
120F7 |
170f9 |
232 |
Размеры полого тихоходного вала редуктора 1Ц2У-200
Размеры полого тихоходного вала редуктора 1Ц2У-250
Технические характеристики
Параметры |
Типоразмер редуктора |
||||||
|
1Ц2У-100 |
1Ц2У-125 |
1Ц2У-160 |
1Ц2У-200 |
1Ц2У-250 |
|||
|
Номинальное передаточное отношение, i |
8,0; 10,0; 12,5; 16,0; 20,0; 25,0; 31,5; 40,0 |
||||||
|
Номинальный крутящий момент на выходном валу, Нчм, при непрерывном (Н) режиме работы (ПВ=100% ) |
315 |
630 |
1250 |
2500 |
5000 |
||
|
Номинальный крутящий момент на выходном валу, Н´м, при работе в повторно-кратковременных режимах |
Тяжелый (Т) |
315 |
630 |
1600 |
3150 |
6300 |
|
|
Средний (С) |
2000 |
4000 |
8000 |
||||
|
Легкий (Л) |
2500 |
5000 |
10000 |
||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н |
быстроходного |
Непрерывный |
500 |
750 |
1000 |
2240 |
3150 |
|
Тяжелый (Т) |
1150 |
2500 |
3550 |
||||
|
Средний (С) |
1280 |
2800 |
4000 |
||||
|
Легкий (Л) |
1450 |
3150 |
4500 |
||||
|
тихоходного |
Непрерывный |
4500 |
6300 |
9000 |
12500 |
18000 |
|
|
Тяжелый (Т) |
10000 |
14000 |
20000 |
||||
|
Средний (С) |
11200 |
16000 |
22400 |
||||
|
Легкий (Л) |
12500 |
18000 |
25000 |
||||
|
Масса, кг |
с чугунным корпусом |
35 |
53 |
95 |
170 |
310 |
|
|
с алюминиевым корпусом |
21 |
31,5 |
57 |
- |
- |
||
Примечания:
1. Допускаемые крутящие моменты и радиальные консольные нагрузки для редукторов 1Ц2У-160,
1Ц2У-200, 1Ц2У-250 с передаточными числами 8, 10, 12,5 при легком режиме работы (ПВ 15%), редукторов 1Ц2У-200 с цилиндрическим концом тихоходного вала должны быть снижены на 20%.
2. Редукторы 1Ц2У-100, 1Ц2У-125 с вариантами сборки 16, 26, 36, а также с концами валов в виде части зубчатой муфты не изготавливаются.
3. Редуктор 1Ц2У-160 с вариантами сборки 16, 26, 36 не изготавливаются.
4. Редукторы 1Ц2У-160, 1Ц2У-200, 1Ц2У-250 с тихоходным валом в виде части зубчатой муфты изготавливаются по вариантам сборки 11, 12, 21, 22, 31, 32.
5. Редуктор 1Ц2У-250 с полым валом изготавливается по вариантам сборки 11П, 12П, 21П, 22П, 31П, 32П.
6. Редуктор 1Ц2У-200 с цилиндрическим концом тихоходного вала изготавливается по вариантам сборки 11, 22, 31 и.32, с полым валом по вариантам сборки 16, 26, 36.
Условия эксплуатации:
- работа длительная до 24 ч. в сутки или с периодическими остановками;
- работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных нагрузках с периодическими остановками, нагрузка одного направления и реверсивная;
- частота вращения быстроходного вала не более 1500 об/мин;
- вращение валов в любую сторону;
- неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения - У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.
Условные обозначения:
1 - этап модернизации
Ц - цилиндрический
2 - двухступенчатый
У - узкий
awт - межосевое расстояние
тихоходной ступени (мм)
i – номинальное передаточное отношение
Ц - цилиндрический конец выходного вала
М - конец выходного вала в виде части зубчатой муфты
П - для редуктора 1Ц2У-250 с полым выходным валом
Пример обозначения редуктора 1Ц2У - 250 - 10 - 12 - У1:
редуктор этапа модернизации (1), цилиндрический (Ц), двухступенчатый (2), узкий (У) с межосевым расстоянием тихоходной ступени 250 мм, номинальным передаточным отношением 10, вариантом сборки 12, климатическим исполнением У и категорией размещения 1.
Пример обозначения редуктора 1Ц2У - 250 - 20 - 12П - У1:
редуктор этапа модернизации (1), цилиндрический (Ц), двухступенчатый (2), узкий (У) с межосевым расстоянием тихоходной ступени 250 мм, номинальным передаточным отношением 20, вариантом сборки 12, с полым несимметричным выходным валом (П), климатическим исполнением У и категорией размещения 1.
|

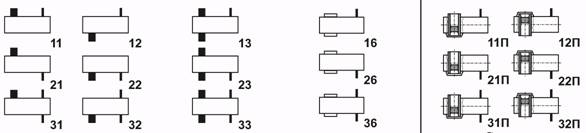

Варианты сборки редукторов по ГОСТ 20373 |
Варианты сборки |
| С концами валов под муфты,в виде части зубчатой муфты |
С концами валов под муфты |
С полым симметричным выходным валом редуктора 1Ц2У-200 |
С полым несимметричным выходным валом редуктора 1Ц2У-250 |
Основные технические данные
• Технические характеристики редукторов приведены в таблице.
• При реверсивном режиме работы и в случае применения редукторов в механизмах повышенной ответственности допускаемый крутящий момент на тихоходном валу должен быть понижен на 30%.
• Значения допускаемых радиальных консольных нагрузок на тихоходном валу для редукторов с вариантами сборки 13, 23, 33 и на быстроходном валу для редукторов с вариантами сборки 31, 32, 33, 36 должны быть снижены на 50%.
