Редукторы цилиндрические одноступенчатые горизонтальные Ц-200Н, Ц-250Н, Ц-300Н, 1ЦУ-200
Назначение: Редукторы цилиндрические одноступенчатые горизонтальные Ц-200Н, Ц-250Н, Ц-300Н с передачами Новикова и 1ЦУ-200 с эвольвентным зубчатым зацеплением общемашиностроительного применения используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения типоразмеров.

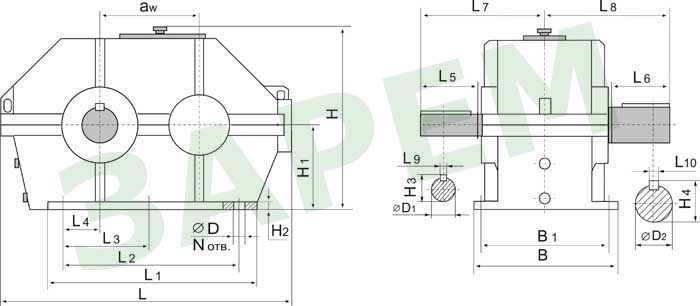

Габаритные и присоединительные размеры
|
Типоразмер |
aw |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
L10 |
Ц-200Н |
200 |
623 |
425 |
375 |
- |
90 |
82 |
105 |
233 |
257 |
12 |
18 |
|
Ц-250Н |
250 |
795 |
570 |
480 |
- |
110 |
105 |
130 |
291,5 |
317 |
18 |
22 |
|
Ц-300Н |
300 |
900 |
635 |
545 |
265 |
125 |
105 |
130 |
291,5 |
317 |
18 |
22 |
|
1ЦУ-200 |
200 |
580 |
500 |
437 |
- |
165 |
-- |
- |
- |
- |
- |
- |
|
Типоразмер |
øD |
øD1 |
øD2 |
H |
H1 |
H2 |
H3 |
H4 |
N отв. |
B |
B1 |
Ц-200Н |
17 |
40k6 |
65m6 |
458 |
225 |
20 |
44.4 |
71.4 |
4 |
300 |
250 |
|
Ц-250Н |
22 |
60m6 |
85m6 |
540 |
265 |
25 |
66 |
93 |
4 |
375 |
325 |
|
Ц-300Н |
22 |
60m6 |
85m6 |
640 |
315 |
25 |
66 |
93 |
6 |
410 |
350 |
|
1ЦУ-200 |
24 |
- |
- |
425 |
212 |
36 |
- |
- |
4 |
200 |
136 |

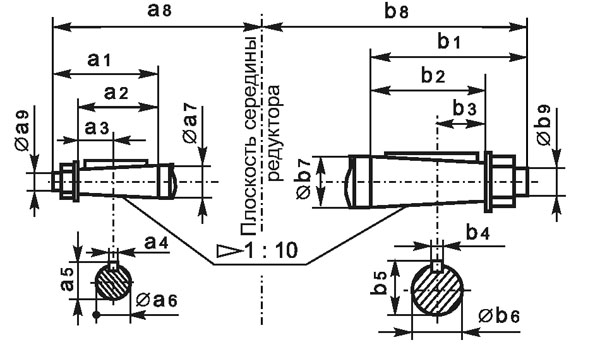

Размеры конических концов валов
Входной вал Выходной вал
|
Типоразмер
|
a1 |
a2 |
a3 |
a4 |
a5 |
øa6 |
øa7 |
a8 |
øa9 |
Ц-200Н |
110 |
82 |
41,0 |
10 |
39,2 |
35,90 |
40 |
261,0 |
М24x2 |
|
Ц-250Н |
140 |
105 |
52,5 |
16 |
58,8 |
54,75 |
60 |
326,5 |
М42x3 |
|
Ц-300Н |
140 |
105 |
52,5 |
16 |
58,8 |
54,75 |
60 |
326,5 |
|
|
1ЦУ-200 |
140 |
82 |
41,0 |
14 |
56,4 |
50,90 |
55 |
230,0 |
М36x3 |
|
Типоразмер |
b1 |
b2 |
b3 |
b4 |
b5 |
øb6 |
øb7 |
b8 |
øb9 |
Ц-200Н |
140 |
105 |
52,5 |
16 |
63,75 |
59,75 |
65 |
292 |
М42x3 |
|
Ц-250Н |
170 |
130 |
65,0 |
20 |
83,00 |
78,50 |
85 |
357 |
М56x4 |
|
Ц-300Н |
170 |
130 |
65,0 |
20 |
83,00 |
78,50 |
85 |
357 |
|
|
1ЦУ-200 |
140 |
105 |
52,5 |
18 |
71,75 |
64,75 |
70 |
265 |
М48x3 |
Размеры конца тихоходного вала в виде зубчатой полумуфты
|
Типоразмер
|
f |
øf1 |
øf2 |
øf3 |
f4 |
f5 |
f6 |
m |
z |
Ц-200Н |
219 |
80 F8 |
100 |
126 |
45 |
20 |
15 |
3 |
40 |
|
Ц-250Н |
266,5 |
90 F8 |
110 |
150 |
48 |
25 |
14 |
48 |
|
|
Ц-300Н |
325 |
110 F8 |
130 |
174 |
55 |
25 |
17,5 |
56 |
Технические характеристики
|
Типоразмер редуктора |
Ц-200Н |
|||||||
|
Номинальное передаточное отношение, i |
2,0 |
2,5 |
3,15 |
4,0 |
5,0 |
6,3 |
||
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
2000 |
|||||||
|
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
16,6 (1000) |
25 (1500) |
||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного |
1500 |
1400 |
1200 |
1100 |
1000 |
900 |
|
|
тихоходного |
цилиндрический конец |
5500 |
||||||
|
конец вала в виде части зубчатой полумуфты |
6600 |
|||||||
|
Масса, кг |
170 |
|||||||
|
Типоразмер редуктора |
Ц-250Н |
|||||||
|
Номинальное передаточное отношение, i |
2,0 |
2,5 |
3,15 |
4,0 |
5,0 |
6,3 |
||
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
4000 |
3800 |
||||||
|
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
16,6 (1000) |
25 (1500) |
||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного |
2200 |
2000 |
1700 |
1500 |
1400 |
1200 |
|
|
тихоходного |
цилиндрический конец |
7900 |
7700 |
|||||
|
конец вала в виде части зубчатой полумуфты |
9300 |
|||||||
|
Масса, кг |
275 |
|||||||
|
Типоразмер редуктора |
Ц-300Н |
|||||||
|
Номинальное передаточное отношение, i |
2,0 |
2,5 |
3,15 |
4,0 |
5,0 |
6,3 |
||
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
4100 |
5000 |
||||||
|
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
16,6 (1000) |
25 (1500) |
||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного |
2200 |
2300 |
2000 |
1700 |
1500 |
1400 |
|
|
тихоходного |
цилиндрический конец |
8000 |
9200 |
8800 |
||||
|
конец вала в виде части зубчатой полумуфты |
9600 |
|||||||
|
Масса, кг |
341 |
|||||||
|
Типоразмер редуктора |
1ЦУ-200 |
|||||||
|
Номинальное передаточное отношение, i |
2,0 |
2,5 |
3,15 |
4,0 |
5,0 |
6,3 |
||
|
Номинальный крутящий момент на тихоходном валу, Т, Нxм |
2500 |
|||||||
|
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
25 (1500) |
|||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного |
2800 |
||||||
|
тихоходного |
цилиндрический конец |
6300 |
||||||
|
конец вала в виде части зубчатой полумуфты |
7500 |
|||||||
|
Масса, кг |
135 |
|||||||
Условия эксплуатации:
- работа длительная до 24 ч. в сутки или с периодическими остановками;- работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных нагрузках с периодическими остановками,- нагрузка одного направления и реверсивная;- вращение валов в любую сторону;- неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3;- климатические исполнения - У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.
Условные обозначения:
1 - этап модернизации
Ц - цилиндрический
У- узкий
aw - межосевое расстояние (мм)
Н - с передачами Новикова
i– номинальное передаточное отношение
Цвх - цилиндрический конец входного вала
Квх - конический конец входного вала
Цвых - цилиндрический конец выходного вала
Квых - конический конец выходного вала
М - конец выходного вала в виде части зубчатой муфты
Пример обозначения редуктора Ц - 200Н - 2,5 - 12 КвхЦвых - У3: -
редуктор цилиндрический (Ц), одноступенчатый, горизонтальный с межосевым расстоянием 200 мм, передачами Новикова (Н), передаточным отношением 2,5, вариантом сборки 12, коническим концом быстроходного вала (Квх), цилиндрическим концом тихоходного вала (Цвых), климатическим исполнением У и категорией размещения 3.
Пример обозначения редуктора 1ЦУ - 200 - 4,0 - 12 - У3: -
редуктор этапа модернизации 1 цилиндрический (Ц), узкий (У), одноступенчатый, горизонтальный с межосевым расстоянием 200 мм, передаточным отношением 4,0, вариантом сборки 12, климатическим исполнением У и категорией размещения 3.

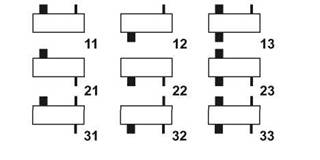

Варианты сборки редукторов по ГОСТ 20373
Основные технические данные
• Технические характеристики редукторов при нереверсивном режиме работы приведены в таблицах.
• При реверсивном режиме работы и в случае применения редукторов Ц-200Н, Ц-250Н, Ц-300Н в механизмах повышенной ответственности крутящий момент на тихоходном валу должен быть понижен на 25%, для редуктора 1ЦУ-200 - на 30%.
• При эксплуатации редукторов в повторно-кратковременном режиме работы без остановок свыше 30 минут режим считать непрерывным.
• Крутящий момент на тихоходном валу в повторно-кратковременном режиме работы должен быть понижен при числе пусков «а» в час соответственно: 4 < а < 30 - на 16%; 30 < а < 120 - на 20%; 120 < а <240 - на 30%.
• Редукторы допускают кратковременные перегрузки, в два раза превышающие указанные в таблицах параметры и возникающие во время пусков и остановок двигателя, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 5х10 (для редуктора 1ЦУ-200 - 3х106) в течение всего срока службы редуктора. Допускаемая частота циклов в единицу времени должна составлять не более двух в час при непрерывном режиме работы.
• Для двухконцевых исполнений валов значения допускаемых радиальных консольных нагрузок должны быть снижены на 50%.
• Допускаемое отклонение передаточного отношения редуктора - 3 %.
