Редукторы ВКУ-500М, ВКУ-500М1, ВКУ-610М, ВКУ-610М1, ВКУ-750, ВКУ-765М, ВКУ-765М1, ВКУ-950, ВКУ-965М

Назначение: Редукторы цилиндрические трехступенчатые вертикальные с эвольвентными зубчатыми передачами ВКУ-500М (ВКУ-500М1), ВКУ-610М (ВКУ-610М1), ВКУ-750, ВКУ-765М (ВКУ-765М1), ВКУ-950, ВКУ-965М (ВКУ-965М1) предназначены для изменения крутящих моментов и уменьшения чисел оборотов в приводах различных машин и механизмов, работающих в повторно-кратковременном режиме.

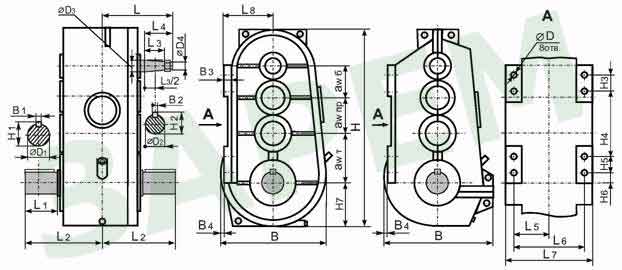

Габаритные и присоединительные размеры

Исполнение корпуса М
для редукторов ВКУ-500М;
ВКУ-610М; ВКУ-750;
ВКУ-765М; ВКУ-950;
ВКУ-965М

Исполнение
корпуса М1
для редукторов
ВКУ-500М1; ВКУ-610М1;
ВКУ-765М1; ВКУ-965М1

Типоразмер	awб	awпр	awт	L	L1	L2	L3	L4	L5	L6	L7	L8	H	H1	H2	H3
ВКУ-500М ВКУ-500М1	140	160	200	305	105	310	82	110	160	320	360	160	845	71	38,9	70
ВКУ-610М ВКУ-610М1	160	200	250	325	130	355	82	110	152,5	305	350	250	1000	88
ВКУ-750	200	250	300	370	165	440	82	110	192,5	385	445	290	1200	136	48,9	110
ВКУ-765М ВКУ-765М1			315
ВКУ-950	250	300	400	450	165* 200**	495* 530**	105	140	270	540	620	320	1560	136* 152**	63,75	120
ВКУ-965М ВКУ-965М1		315

Типоразмер	H4	H5	H6	H7	øD	øD1	øD2	øD3	øD4	B	B1	B2	B3	B4
ВКУ-500М	240	70	85	205	17	65m6	35,9	40	М24x2	410	18	10	30	45
ВКУ-500М1										475				40
ВКУ-610М	375		50	240		80r6				550	22		35	-
ВКУ-610М1										570				-
ВКУ-750	440	110	45	284	26	125s6	45,9	50	М36x3	615	32	12	40	-
ВКУ-765М														-
ВКУ-765М1										675				-
ВКУ-950	570	120	75	385	33	125m6* 140m6**	59,75	65	М42x3	770	32* 36**	16	50	65
ВКУ-965М														65
ВКУ-965М1										907				62

Примечания:
* - размеры для вариантов сборки 13, 23, 33 с двухконцевым тихоходным валом;
** - размеры для вариантов сборки 11, 12, 21, 22 с одноконцевым тихоходным валом.

Технические характеристики

Типоразмер				ВКУ-500М (ВКУ-500М1)
Номинальное передаточное отношение, i				20	28	63
Номинальный крутящий момент на тихоходном валу, Т, Нxм	Ном. част. вращ. быстроход. вала, с-1 (об/мин)	16,6 (1000)	ВТ	2000		2500
			Т	2400		3000
			С	3400		4300
			Л	4300		4700
		12,5 (750)	ВТ	2000		2500
			Т	2500		3200
			С	3500		4700
			Л	4500		4700
		10 (600)	ВТ	2100		2800
			Т	2500		3400
			С	3700		4700
			Л	4700
Крутящий момент, предельный, кратковременно допустимый на тихоходном валу, Т, Нxм				9100
Масса, кг				330

Типоразмер				ВКУ-610М (ВКУ-610М1)
Номинальное передаточное отношение, i				14	25	40	80	112	125	140
Номинальный крутящий момент на тихоходном валу, Т, Нxм	Ном. част. вращ. быстроход. вала, с-1 (об/мин)	16,6 (1000)	ВТ	4000		4500	5000
			Т	4300	4900	5400	6100	6750	6800
			С	6000		7900	8300	8500	8600
			Л	8500		9000
		12,5 (750)	ВТ	3760	4340	4450	5880		5900
			Т	4560	5150	5850	6750		6800
			С	660	7750	8600				6800
			Л	8600
		10 (600)	ВТ	4050	4500	4900	6150		6200
			Т	5000	5550	6150	7150		7200
			С	7300	8220	8600
			Л	8600
Крутящий момент, предельный, кратковременно допустимый на тихоходном валу, Т, Н´м				13500
Масса, кг				450

Типоразмер				ВКУ-750, ВКУ-765М (ВКУ-765М1)
Номинальное передаточное отношение, i				18	20	22,4	25	28	31,5	35,5	40		45	50	56	63	71	80	90	100	112	125	140
Номинальный крутящий момент на тихоходном валу, Т, Нxм	Ном. част. вращ. быстроход. вала, с-1 (об/мин)	16,6 (1000)	ВТ	7200				8300			8800					9700						9900
			Т	8500			9350		9950	10180					10220	11900		12550
			С	12200			13100		14500	14600		14900
			Л	14900
		12,5 (750)	ВТ	8800	9240			9600	9680	8800	9240					9600	9680	10600			11100		11000
			Т	10830												12540		13200			14000
			С	14900
			Л
		10 (600)	ВТ	9500				9680	10120	9500						9680	10120	11100			11550
			Т	11440				12760		11440						12760		14100			14600
			С	14900
			Л
Крутящий момент, предельный, кратковременно допустимый на тихоходном валу, Т, Нxм				25700
Масса, кг				820

Типоразмер				ВКУ-950, ВКУ-965М (ВКУ-965М1)
Номинальное передаточное отношение, i				16	18	20	22,4	25	28	31,5	35,5	40	45	50	56	63	71	80	90	100	112		125	140
Номинальный крутящий момент на тихоходном валу, Т, Нxм	Ном. част. вращ. быстроход. вала, с-1 (об/мин)	16,6 (1000)	ВТ	13700							15000			17100			18200	19400
			Т	16800							17600			20200			24600					25100
			С	19750							23200			24600			27200
			Л	23800				28200
		12,5 (750)	ВТ	13700				15000		15800		17100		18200		19400
			Т	16800				17600		20700						24600	25100
			С	19750						23200		24600					27200
			Л	23800				28200
		10 (600)	ВТ	13700				13800	15000	17100		18200		19400
			Т	16800				21000						21000		25100
			С	19750				22000	24600							25900	27900	27200
			Л	28200
Крутящий момент, предельный, кратковременно допустимый на тихоходном валу, Т, Нxм				46400
Масса, кг				1530

Редукторы типоразмеров ВКУ-М; ВКУ-750; ВКУ-950 имеют корпус со съемной боковой стенкой, а типоразмеров ВКУ-М1 имеют Г-образный разъем корпуса.

По всем типоразмерам возможно поставка система принудительной смазки.

Условия эксплуатации:
- работа в повторно-кратковременных режимах, т. е. при переменных нагрузках с периодическими остановками, нагрузка одного направления и реверсивная;
- вращение валов в любую сторону;
- неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м³;
- климатические исполнения - У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.

Пример обозначения редуктора ВКУ -765М - 20 - 12 - У3:
редуктор вертикальный (ВКУ) с суммарным межосевым расстоянием 765 мм, корпус со съемной боковой стенкой (М), номинальным передаточным отношением 20, вариантом сборки 12, климатическим исполнением У и категорией размещения 3.
Пример обозначения редуктора ВКУ - 765М1 - 20 - 12 - У3:
редуктор ВКУ-765М1-20-12-У3 с Г-образным разъемом корпуса (М1).
Пример обозначения редуктора ВКУ -950 -1 25 - 12 - У3:
редуктор вертикальный (ВКУ) с суммарным межосевым расстоянием 950 мм, корпус со съемной боковой стенкой, номинальным передаточным отношением 125, вариантом сборки 12, климатическим исполнением У и категорией размещения 3.

Условные обозначения:
ВКУ - тип редуктора
i – номинальное передаточное отношение

aw - суммарное межосевое расстояние ступеней (мм)
М - боковой стенкой
М1 - с Г-образным разъемом корпуса

Варианты сборки редукторов по ГОСТ 20373

Основные технические данные

• Технические характеристики редукторов при длительной работе с переменной по величине нагрузкой в реверсивном режиме работы, температуре окружающего воздуха в пределах 15 - 25ОС приведены в таблицах.
• Редукторы допускают кратковременные перегрузки, в два раза превышающие указанные в таблицах и возникающие во время пусков и остановок двигателя, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 5 х 104 в течение всего срока службы редуктора. Допускаемая частота циклов в единицу времени должна составлять не более двух в час при непрерывном режиме работы.
• Фактические передаточные отношения редукторов не отличаются от номинальных более чем на 5%.
